СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ГАЗОМОТОКОМПРЕССОРОМ «КОМПРЕССОР-3-PLC-PLUS»
СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ГАЗОМОТОКОМПРЕССОРОМ «КОМПРЕССОР-3-PLC-PLUS»        Система автоматического управления (САУ ГМК) "Компрессор-3-PLC-PLUS" предназначена для автоматизации контроля, защиты и управления газомотокомпрессором (ГМК) типа 10 ГКНА, вспомогательными механизмами, кранами газовой обвязки в автоматическом, автоматизированном и ручном режимах (пуск, регулирование частоты вращения, нормальный, аварийный, экстренный остановы), контроля, визуализации параметров рабочего процесса, аварийной защиты агрегата.

        Функции САУ ГМК

           пуск ГМК с загрузкой;
           автоматическое регулирование частоты вращения ГМК;
           нормальный останов ГМК со стравливанием газа и без стравливания газа;
           аварийный останов ГМК с разгрузкой и стравливанием газа;
           автоматизированный режим управления исполнительными механизмами ГМК;
           ручное управление исполнительными механизмами ГМК;
           оперативный контроль технологических параметров работы ГМК и выдача информации оператору;
           контроль и сигнализация выполнения предпусковых условий ГМК;
           контроль наличия предупредительных и аварийных ситуаций при необходимости аварийного останова ГМК;
           передача текущих данных о параметрах работы ГМК на АРМ диспетчера.СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ГАЗОМОТОКОМПРЕССОРОМ «КОМПРЕССОР-3-PLC-PLUS»

        Состав САУ ГМК

           модуль контроля технологических параметров;
           модуль управления;
           модуль взрывозащиты;
           модуль промышленной безопасности;
           устройство регулирования;
           модуль системы зажигания;
           модуль экстренного и аварийного останова (цеховой);
           автоматизированное рабочее место диспетчера (цеховое).

        В состав аппаратной части САУ ГМК входят: программируемый логический контроллер Амот 8635A TomaHawk, электронная система зажигания, cистема контроля детонаций, сигнализаторы температуры воды и масла Амот 4140D и Амот 4140E, сигнализаторы давления воды и масла Амот 4140С и Амот 4140F, поплавковый сигнализатор уровня Амот LSE, индуктивные датчики частоты вращения Motortech 95.70.001-250, преобразователь частоты вращения Metrix 5488Е-101S, управляемый пневматический клапан топливного газа Амот КЕ-43, клапаны пневматические отсечные Амот 4123С, датчик ударных нагрузок Metrix IT6810.

СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ГАЗОМОТОКОМПРЕССОРОМ «КОМПРЕССОР-3-PLC-PLUS»        Особенности

           модульное построение системы;
           взрывозащищенное исполнение датчиков технологических параметров и всех составляющих модулей системы;
           реализация проверки предпусковой готовности, режимов автоматического пуска агрегата с загрузкой, нормального останова агрегата со стравливанием или без стравливания газа, аварийного (экстренного) останова со стравливанием компримируемого газа;
           автоматическое корректирование угла опережения зажигания из условия достижения максимальной мощности ГМК и предупреждения детонационного горения, контроль работы свечей и пропусков зажигания;
           контроль ударных нагрузок кривошипно-шатунного механизма ГМК, уровня детонаций по каждому моторному цилиндру;
           интегрированная панель оператора с визуализацией состояния, режимов работы ГМК, вспомогательных и исполнительных механизмов, численных значений всех контролируемых параметров, возможность конфигурирования модулей системы;
           реализация противоаварийной защиты ГМК, обеспечение предупредительной и аварийной сигнализации при работе ГМК;
           ведение протокола событий с фиксацией канала (причины), значения и времени срабатывания аварийно-предупредительной сигнализации;
           учет наработки ГМК, комплекта свечей зажигания, технологический учет расхода топливного газа;
           проверка исправности каналов измерения и самодиагностирование программно-технических средств, формирование сигналов неисправности;
           передача текущих значений измеряемых параметров, режимов работы, состояния аварийно-предупредительной сигнализации на АРМ диспетчера по открытым цифровым протоколам Modbus RTU и CANOpen (интерфейсы RS485 и CANBus).


СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ГАЗОМОТОКОМПРЕССОРОМ «КОМПРЕССОР-3-PLC-PLUS»

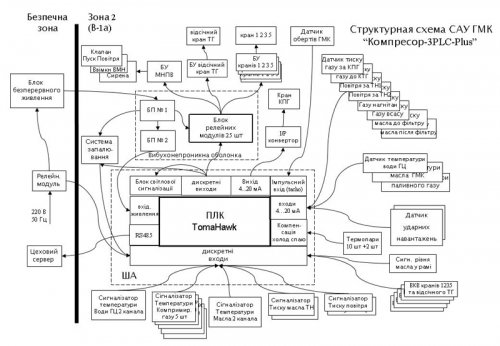

Структурная схема САУ ГМК "Компресор-3PLC-Plus"


СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ГАЗОМОТОКОМПРЕССОРОМ «КОМПРЕССОР-3-PLC-PLUS»

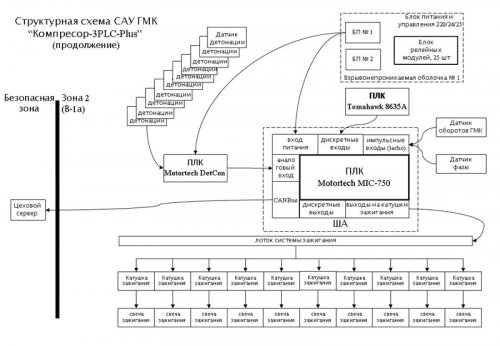

Структурная схема САУ ГМК "Компресор-3PLC-Plus" (продолжение)

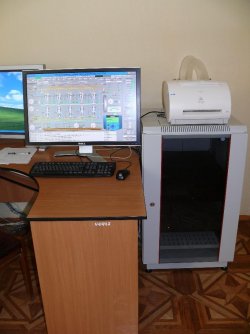

СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ГАЗОМОТОКОМПРЕССОРОМ «КОМПРЕССОР-3-PLC-PLUS»        АРМ диспетчера

        Диспетчерский уровень представляет собой автоматизированное рабочее место с прикладным программным обеспечением на базе промышленной ПЭВМ.
Автоматизированное рабочее место является основным графическим интерфейсом для работы диспетчера (сменного инженера) с системой "Компрессор-3-PLC-PLUS". АРМ обеспечивает непрерывное отображение данных, получаемых от контроллеров модулей управления и зажигания, каждого из ГМК цеха по цифровым каналам связи. В режиме дистанционного управления, команды пуска, загрузки, останова ГМК и др. осуществляются диспетчером непосредственно с АРМ. На верхние уровни управления информация с АРМ передается по интерфейсу Ethernet (протокол OPC DA).

        Функции АРМ диспетчера

           визуализация состояния, текущего режима, технологической и аварийно-предупредительной сигнализации о работе всего цеха ГМК и каждого ГМК отдельно;
           представление по выбору диспетчера мнемосхем ГМК с текущими значениями параметров, ретроспективной информацией в виде трендов, дневника событий, значений уставок и калибровок, суточных сведений, таблиц расходов топливного газа;
           формирование архивов значений измерительных каналов, дневника событий, суточной ведомости, таблиц расходов топливного газа;
           защита информации от несанкционированного доступа и некорректных действий обслуживающего персонала;
           дистанционное управление ГМК с АРМ диспетчера;
           передача технологической информации на верхние уровни управления по OPC-технологии.

        Видеоролик о системе



        Применение

        Установлено 2 системы "Компрессор-3-PLC-PLUS" на ПХГ "Мрын" ДК "Укртрансгаз".
