СИГНАЛИЗАТОРЫ ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ AMOT 4140
        Назначение

        Сигнализаторы давления и температуры Amot 4140 предназначены для формирования дискретных сигналов превышения технологического параметра для обеспечения защиты и безопасности такого промышленного и морского оборудования как:
           дизельные двигатели;
           компрессоры;
           насосы;
           трансмиссии;
           редукторы.

        Конструктивное исполнение

        В состав сигнализатора температуры Amot 4140 входят: термочувствительный элемент, масштабная линейка, передняя и задняя крышки с винтами их крепления, фиксирующий и регулирующий винт, винты фиксации положения масштабной линейки, индикатор уставки сигнализатора, клеммные колодки концевых выключателей.
        В состав сигнализатора давления Amot 4140 входят: сильфон измерения давления, масштабная линейка, передняя и задняя крышки с винтами их крепления, фиксирующий и регулирующий винт, винты фиксации положения масштабной линейки, индикатор уставки сигнализатора, клеммных колодок концевых выключателей. При снятой передней крышке обеспечивается доступ к настройке уровня срабатывания сигнализатора. При снятой задней крышке (рядом с отверстием под кабельный ввод) обеспечивается доступ к клеммным колодкам концевых выключателей.
        Сигнализаторы давления и температуры Amot 4140 могут быть двухуставочным и одно уставочными.
        Для двухуставочного сигнализатора первая (нижняя) уставка сигнализатора соответствует переключению первой группы контактов при повышении технологического параметра выше уровня уставки. Вторая (верхняя) уставка – соответственно переключению второй группы контактов.

        Преимущества

           золоченые и серебряные контакты;
           уровень защиты IP56;
           заданные значения: отдельные и в диапазоне – возможности аварийного сигнала и останова в одном устройстве;
           совмещение температуры и давления с независимыми настраиваемыми значениями для различных целей.

        Технические характеристики

Материал корпуса Алюминиевое литье под давлением
Полное уплотнение и атмосферостойкость
Отделка Порошковая окраска из эпоксидного полиэстера
Приемник (камера) давления Снабжен диафрагмой из нитриловой резины
Сенсор давления Восковой элемент, помещенный в медную оболочку или биметаллический диск (диапазон 6)
Вибрация Устойчивость к 14G/100Hz См. тип микровыключателя
Диапазон рабочих температур Реле температуры
Реле давления
-40°C…+120°C окруж. среда
-40°C to +90°C окруж. среда
Типы Одиночный
Двойной
Комбинированный (давление и температура)
Установка значения Полностью регулируется при открытом корпусе
Индикация значения Имеется на табличке-шкале
Микровыключатель Зажимные контакты Обычные, нормально открытые и нормально закрытые соединения. Легко подключаются при повышающихся и понижающихся значениях
Ток микровыключателя 15A при15V пост.
0.5A при 250V пост.
15A при 125V перем.
15A при 250V перем.
Микровыключатели только типов R & S
Микровыключатели только типов R & S
Кабельный ввод По сторонам стандарт резьбы PG 13.5 См.варианты в кодировке модели
Диапазон давлений 0.28 - 40 бар
(4…580 PSI)
См.варианты в кодировке модели
Диапазон температур 16°C…250°C См.таблицу ниже
Максимальная мощность переменного тока, VA
постоянного тока, Вт
70
50
Полностью регулируется при открытом корпусе


        Информация о морской классификации

        В соответствии с правилами классификационных обществ на всех температурных реле должна быть использована термоемкость для контроля в жидкой среде при их морском применении. Для морского применения было одобрено следующее:
           диапазоны давления: 1, 2, 3, 4 и 9.
           диапазоны температуры: 1, 2, 3, 4 и 5.
           типы микровыключателя: K, R и S.

        Размеры

        Сигнализаторы давления
СИГНАЛИЗАТОРЫ ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ AMOT 4140

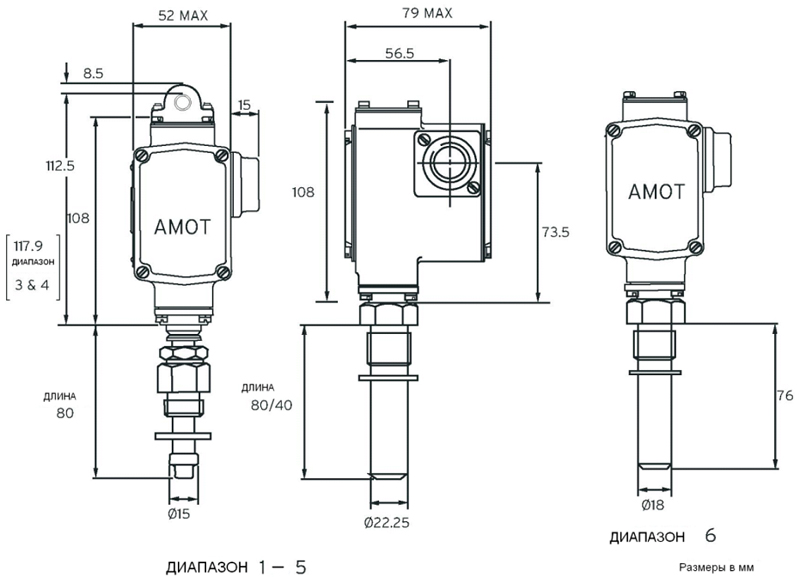

        Сигнализаторы температуры
СИГНАЛИЗАТОРЫ ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ AMOT 4140


        Схема микровыключателя


        Порядок заказа

        Используя таблицы, выберите нужную спецификацию сигнализатора. Пожалуйста, выбирайте одну характеристику с соответствующим кодом из каждой таблицы. При заказе указывайте коды.

Основная модель Код
    Литая сталь 4418F
    Совмещенная – давление и температура A
    Давление – одно значение С
    Температура – одно значение D
    Температура – два значения E
    Давление – два значения F

Тип микровыключателя Код
    Литая сталь H
    Совмещенная – давление и температура К
    Давление – одно значение R
    Температура – одно значение S

Отделка Код
    Стандартная 1
    Коррозионностойкая 3

Резьба порта Код
    Стандартная Без кожуха A
PG13.5 E
M20 * 1.5 мм H
PG9 V
    Защищенная PG13.5 P
M20 * 1.5 мм S
PG9 W

Соединение под давлением Код
    Стандартная 1/8'' BSPTr 1
1/8'' NPT 2
1/8'' BSPPL 3
    Защищенная 1/8'' BSPTr 4
1/8'' NPT 5
1/8'' BSPPL 6
    Сигнализатор температуры 0


Диапазон давления (макс. понижающееся; мин. повышающееся)
Тип микро-выключателя Бар Макс. регулируемое давление БАР PSI Макс. регулируемое давление PSI Код
    K 0.28 - 3.72 24 4 - 54 350 1
3.45 - 8.34 24 50 - 121 350 2
6.89 - 23.44 40 100 - 340 580 3
8.96 - 40.00 40 130 - 560 580 4
0.1 - 1.65 10 1 - 24 145 9
    H, R, S 0.34 - 4.27 24 5 - 62 350 1
2.76 - 9.37 24 40 - 136 350 2
6.2 - 24.13 40 90 - 350 580 3
8.96 - 40 40 130 - 580 580 4
0.17 - 1.86 M 2.5 - 27 145 9
    Реле температуры 0


Адаптер температурного стержня Покрытие Макс. Давление (бар) Код
    Нет адаптора/ реле давления - - A
    Скользящая муфта 1/2'' ВSPPL Цинк 17.5 B
    Скользящая муфта 1/2'' NPT Цинк 17.5 С
    Термоканал 1/2'' BSPPL Алюм. Бронза 105 E
    Термоканал 3/4'' BSPPL Алюм. Бронза 207 G
    Термоканал 3/4'' BSPPL Нерж. сталь 207 H
    Термоканал 1/2'' BSPPL
темп.диапазон 6 только
Алюм. Бронза 69 K
    Термоканал 1/2'' NPT
темп.диапазон 6 только
Алюм. Бронза 69 L
    Термоканал 1/2'' NPT Алюм. Бронза 105 M

Особые требования Код
    Стандартные EE
    Просьба связаться с нами, если есть особые требования
