Модель Metrix TXR (радиальное вибросмещение)
        Модель Metrix TXA (осевой сдвиг)

        Назначение

        Двухпроводные преобразователи проксиметров, объединяющие драйвер и формирователь сигнала служат для измерения вибросмещения и осевого сдвига валов подшипников скольжения.

        Описание

        Эти новые преобразователи объединяют драйвер вихретокового датчика и формирователь сигнала в одном корпусе. Они обеспечивают идеальное решение для измерения вибросмещений и осевых сдвигов вала и передачи сигнала 4…20мА непосредственно на индикатор, аналоговую или цифровую систему контроля или систему управления. Эти устройства взаимодействуют с вихретоковыми датчиками и удлинительными кабелями Метрикс или подобными других производителей. Не требуется отдельного драйвера. Тестовые разъемы дают доступ к широкополосному сигналу, содержащему постоянную составляющую для выставления рабочего зазора и переменную составляющую для спектрального анализа вибраций. Двухпроводная токовая петля для питания и выходного сигнала сокращает количество необходимых проводов; так как сигналом является постоянный ток, то не требуется экранирования проводов.

        Функции

        •   формирование выходного сигнала 4…20 мА пропорционального истинному (пик - пик) значению вибросмещения или осевого сдвига вала.

        Особенности

        •   идеален для прямого подключения к промышленным контроллерам и распределенным системам управления и контроля;
        •   двухпроводное подключение уменьшает количество проводов;
        •   совместимы с большинством известных датчиков;
        •   экономичная альтернатива системам контроля в стоечном исполнении.

        Области применения

        Вибропреобразователи Metrix TXA и Metrix TXR применяются для контроля состояния технологического оборудования в любых отраслях промышленности, в том числе в составе информационно-измерительных систем контроля состояния разнообразного технологического оборудования:
        •   турбокомпрессоров;
        •   насосов;
        •   вентиляторов;
        •   паровых турбин;
        •   гидротурбин.

        Технические характеристики

Стандартный датчик:
TXR, TXA - серии 10000, 7200, 3300, RAM, 3000.
Стандартный калибровочный материал:
        сталь AISI 4140.
Диапазон измерения: см. табл.
Рабочий зазор (обеспечивающий линейность характеристики):
        TXR: 0…75 мкм рк- рк; 0…125 мкм рк- рк; 0…250 мкм рк- рк;
        TXA: 0,5…2 мм; 0,5…4 мм (датчик 11 мм).
Признак отказа датчика:
        выходной ток менее 3.6 мА, если датчик или удлинительный кабель в обрыве или зазор между датчиком и валом вне рабочего диапазона.
Полоса частот:
        TXR - 5…5000 Гц;
        TXA - 0…20 Гц.

Тестовый выход:
        TXR, TXA - 8мв/мкм; 4 мв/мкм (датчик 11 мм).
Питающее напряжение:
        TXR, TXA - от 17 до 30 В пост. тока.
Максимальное сопротивление нагрузки: TXR, TXA - 50 (Uпит.-17B) Ом.
Диапазон температур: - 400С - +850С.
Взрывобезопасное исполнение: Маркировка взрывозащиты OEiallCT4X или 2ExicllCT4X

        Схема подключения


        Размеры


        Порядок заказа

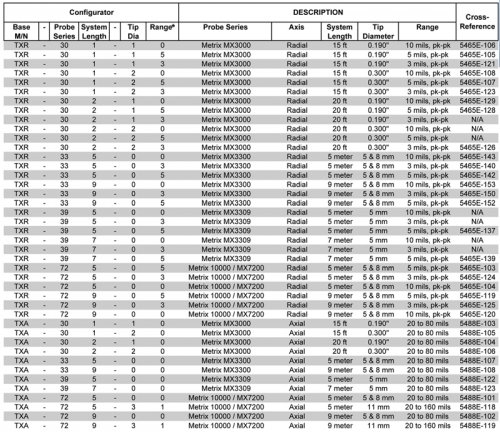

        Замена моделей 5465/5488 на TXR/TXA
