ФУНКЦИИ МОДУЛЕЙ УРОВНЯ КТП КОМПЛЕКСА "ВИЗА-АВОг"

Модуль входных аналоговых сигналов обеспечивает преобразование до 80 аналоговых сигналов вибрации и значений термопреобразователей сопротивления в цифровые значения для их дальнейшей обработки в контроллере.

        Модуль входных и выходных дискретных сигналов обеспечивает:
        •   прием и преобразование до 64 выходных дискретных сигналов от контроллера с дальнейшей их передачей силовым автоматам для включения/
        •   выключения электродвигателей АВО;
        •   прием и преобразование до 64 входных дискретных сигналов, в том числе и от силовых автоматов электродвигателей АВО ("включенный", "выключенный") с дальнейшей их передачей в контроллер.

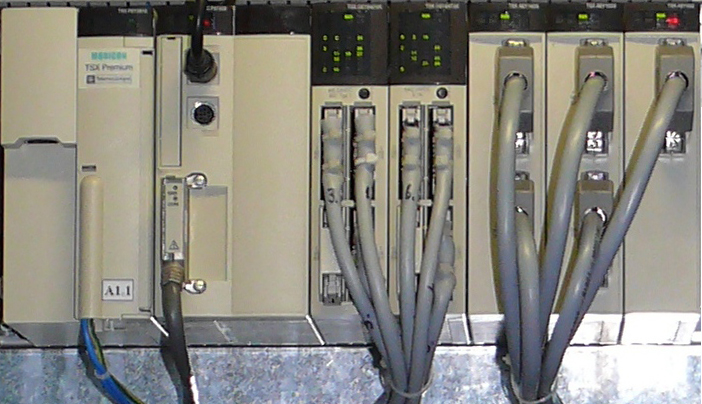

        Устройство контроля и управления (контроллер) выполняет:
        •   контроль и регулирование температуры технологического газа на выходе компрессорного цеха;
        •   формирование и выдачу дискретных сигналов в блок коммутации для включения/выключения электродвигателей вентиляторов в случае отклонения температуры технологического газа на выходе компрессорного цеха за пределы заданного значения;
        •   контроль включения/выключения электродвигателей вентиляторов АВО;
        •   выявление и идентификацию сигналов вибрации и значений термопреобразователей сопротивления, которые превышают заданные уставки «Предупреждения», «Авария», «Границы измерения» с запоминанием их значений и времени возникновения;

        •   учет общей наработки, наработки после последнего технического обслуживания, количества включений электродвигателей вентиляторов;
        •   оптимальное распределение загрузки электродвигателей вентиляторов в зависимости от технического состояния и общего времени наработки;
        •   автоматическое восстановление всех последних выполняемых функций контроллером при пропадании питания АВО газа с последующим его появлением на протяжении времени менее чем 30 минут;
        •   диагностирование работоспособности первичных преобразователей вибрации, термопреобразователей сопротивления, дискретных сигналов и цепей связи;
        •   выявление, идентификацию и выдачу сигналов оператору о превышении работающим электродвигателем межремонтного периода эксплуатации;
        •   формирование и выдачу дискретных сигналов на панель световой индикации, которая отображает состояние и режимы работы контроллера, состояние электродвигателей (включенный/выключенный), состояние связи с АРМ оператора;

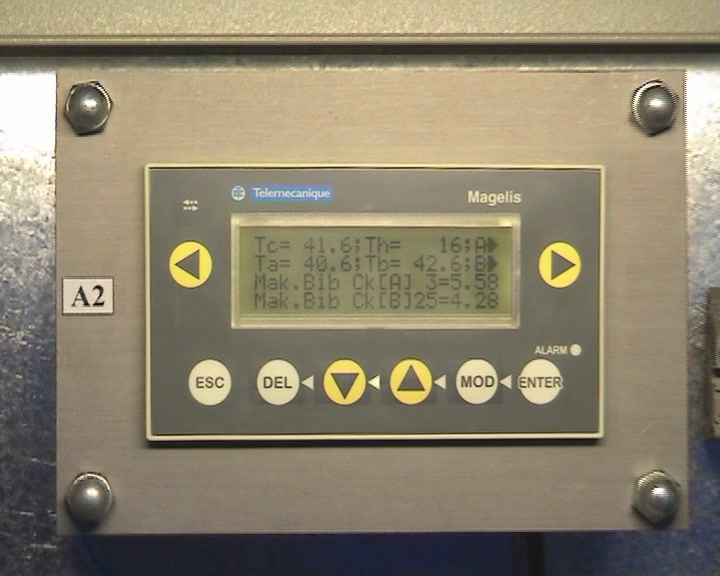

        •   передачу текущей информации, прием и выполнение команд управления с “высшего” уровня управления.         Цифровой программирующий модуль (панель контроллера) обеспечивает:
        •   отображение текущих значений вибрации работающих электродвигателей вентиляторов, температуры технологического газа до и после АВО газа, температуры окружающего воздуха;
        •   управление включением/выключением электродвигателей вентиляторов АВО в "местном" режиме работы;
        •   фиксацию и отображение на экране значений сигналов вибрации и температуры технологического газа с моментами времени их возникновения в
        •   случае превышения уставок или верхней и нижней границ температуры регулирования;

        •   предоставление обслуживающему персоналу возможности просмотра протокола критических событий при помощи соответствующих кнопок на панели контроллера;
        •   редактирование уставок “предупреждений” и “аварий” по вибрации, верхней и нижней границ температуры технологического газа, смену значений таймеров, используемых в алгоритмах работы комплекса.

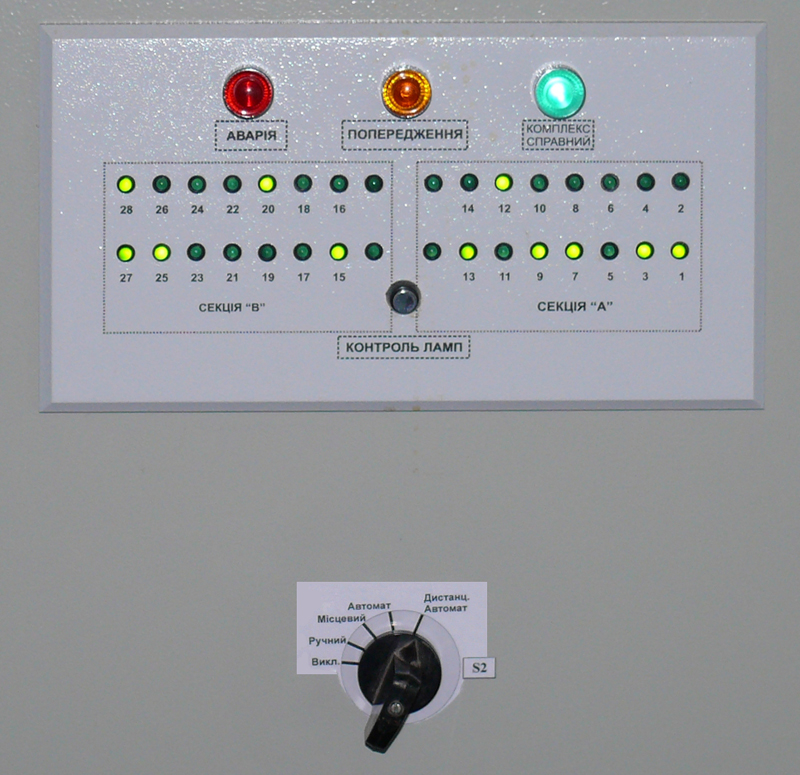

        Панель световой индикации обеспечивает отображение на передней панели шкафа автоматики состояние и режим работы комплекса, состояние всех электродвигателей АВО (включенный/выключенный) и состояние связи с АРМ оператора.
